大族思特中功率振镜焊接系统介绍
中功率振镜焊接系统是一套适用于2KW激光功率的振镜焊接系统。该系统外形结构美观大方，内部结构具备精心设计的水冷循环系统和极佳的整体密封性。该系统组装和检测流程科学而严谨，可在2KW激光功率下长时间稳定工作。中功率振镜焊接系统由中功率振镜头和控制柜组成，其中中功率振镜头由振镜、准直、连接头、平场镜、双层气刀、红光指示系统及辅助配件组成。
大族思特中功率振镜焊接系统特点：
镜片热稳定性强，
镜片镀膜设备专业，镀膜工艺严格，膜系合理，能承受2KW功率激光
拥有水冷循环系统，专门配备了水流量计
灵活的远程扫描焊接：聚焦镜头焦距可选，焊接范围可选，安装在机械手上的振镜焊接头焊接范围可达1‐2m
螺旋线型轨迹：光斑沿焊接方向高速旋转运动，可以在不改变外光路条件的情况下，获得不同深宽比的焊缝。
大族思特中功率振镜焊接系统优势：
中功率振镜水冷循环系统——快速冷却，防止镜片和精密零件变形
中功率振镜气刀吹气系统——加快焊缝成形&防止平场镜头受损&防止焊渣落入熔池
中功率振镜光学保护系统——保护镜片与外界之间设置密封圈，防止灰尘进入
中功率振镜根据实际激光功率需求选用，性价比更高。
应用领域：
现主要应用于动力电池行业、汽车焊接、消费类电子、五金加工、航空航天领域等行业。

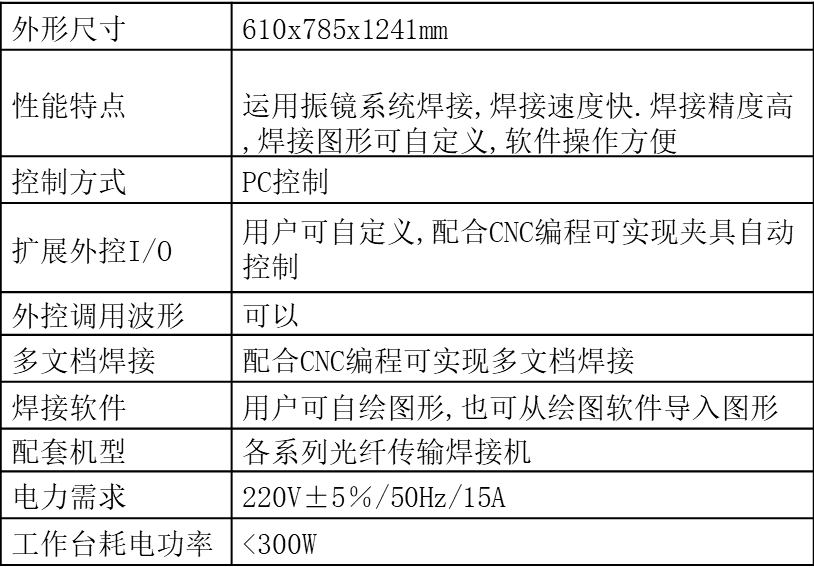

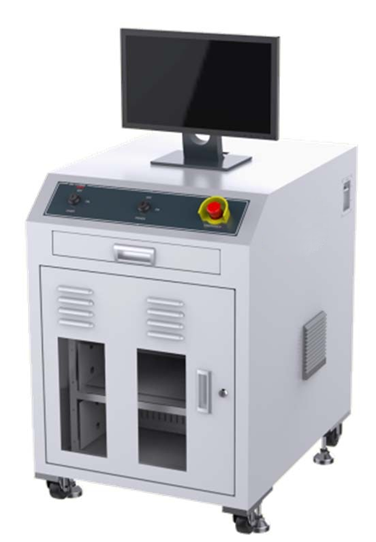

控制柜技术参数：
|
激光波长 |
1075nm |
|
激光功率 |
适用于2KW 及以下功率焊接 |
|
准直头焦距 |
120mm或150mm |
|
振镜头入射光斑 |
30mm(最大) |
|
振镜电机扫描角度 |
±9度（X）/±13度（Y） |
|
振镜电机零位漂移 |
＜15μrad/K |
|
振镜电机重复精度 |
＜5μrad |
|
振镜电机非线性度 |
＜0.5mrad |
|
振镜电机长期老化漂移 |
＜0.1mrad |
|
平场镜头焦距 |
170mm、250mm、330mm |
|
工作距离 |
214mm（170镜头）、361.5mm（250镜头）、427mm（330镜头） |
|
焊接范围 |
90x60mm（170镜头）、120x90mm(250镜头)、140x100mm（330镜头） |
|
工作温度 |
25度℃±10℃ |
|
电源要求 |
±15V DC，最大3A |
